Acer Aspire5750 電源ジャック補修修理

 Acer Aspire5750の修理を行いました。

故障症状は「電源アダプタの差し込み口(電源ジャック)が陥没してしまって差さらない。バッテリーもあがってしまい電源が入らなくなった・・・」という状態。

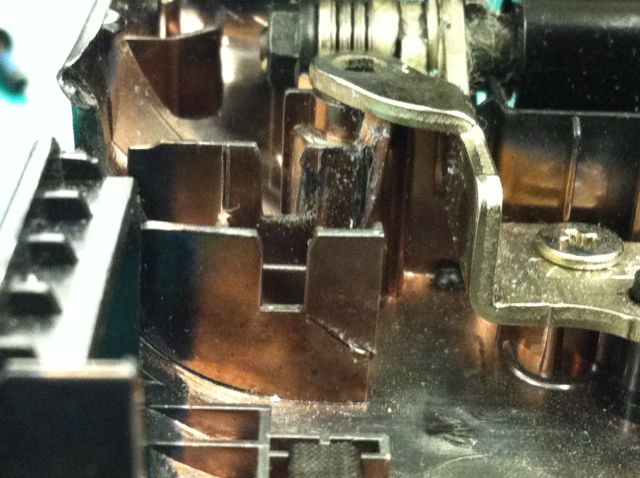

診断したところ、電源ジャックを支えるプラスチックの台座が割れてしまっていました。

そのせいで、電源ジャックが奥に引っ込んでしまったようです。

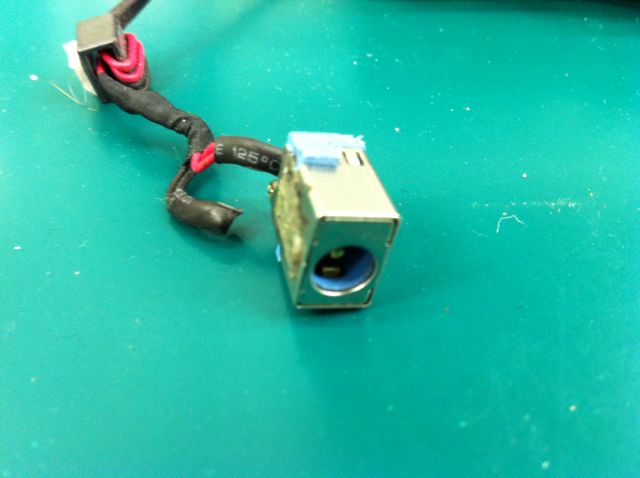

それだけかと思ったんですが、電源ジャック自体を確認したところ根本部分が断線していました。

おそらく強引に差そうとグリグリやった結果と思われます。

まずは、こちらを先に補修です。

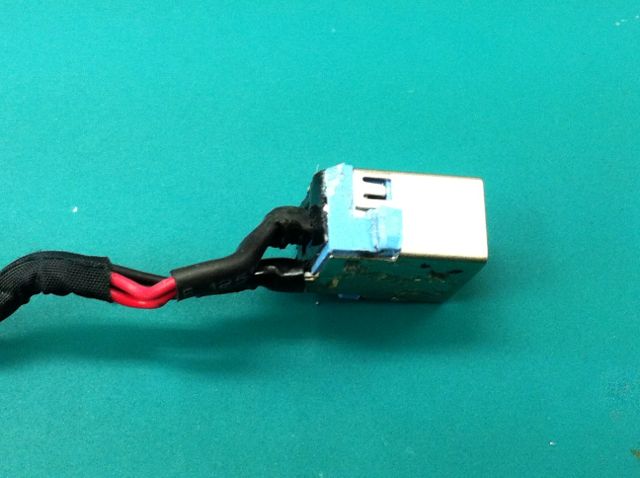

ハンダでくっつけて、チューブで絶縁しました。

次は筐体側の割れたプラスチックです。

ボンドで割れた部分をくっつけて

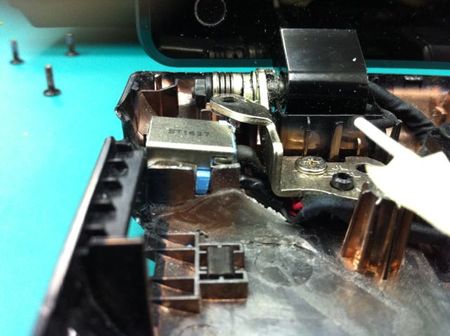

折れた部分の回りを透明な樹脂を盛ってコーティング、そこに電源ジャックをはめてみました。

カッチリはまって固定されたので良しとします。

その後は組立直して動作を確認・・・。

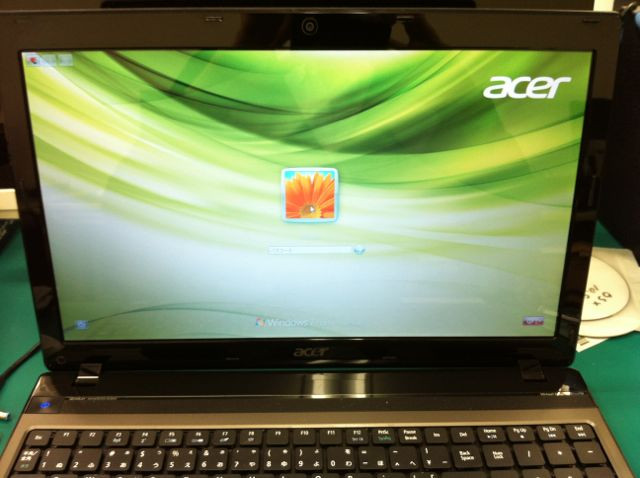

ちゃんと起動しました。バッテリーの方もキチンと充電されてますね。

ということで修理完了です。
